地上地埋式生活污水处理设备

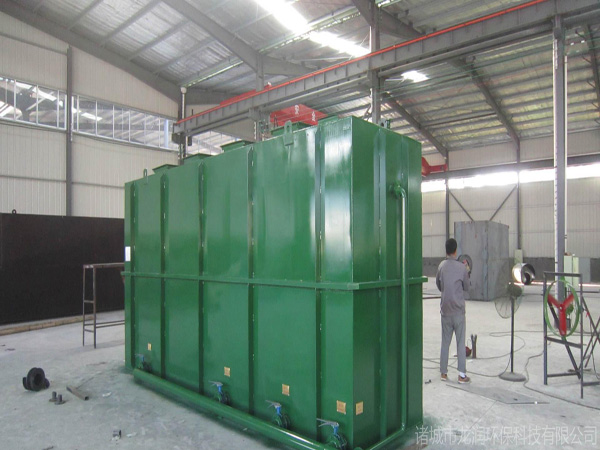

地埋式一体化污水处理设备

一、概述

地埋式一体化污水处理设备采用世界上先进的生物处理工艺，集去除BOD5、COD、NH3-N于一身，它被广泛的应用于高级宾馆,别墅小区及居民住宅小区的生活污水和与之相似的工业有机污水处理，替代了去除率很低，处理后出水不能达到国家综合排放标准的化粪池。经过实地应用表明，WSZ- AO系列污水处理设备是一种处理效果十分理想且管理方便的设备。

二、适用范围：

宾馆、疗养院、医院，学校、住宅小区、别墅小区等生活污水的处理。

水产加工场、牲畜加工厂、鲜奶加工厂等到生产废水的处理。

三、产品特点

一体化污水处理设备可埋入地表以下，地表可作为绿化或广场用地，因此该设备不占地表面积，不需盖房，更不需采暖保温。

污水处理由二级池子组成，材质为钢结构，埋深较浅。钢结构池采用国内首创的互穿网络防腐涂料进行防腐。它是一种橡胶网络与塑料网络互相贯穿形成互穿网络聚合物，它能耐酸、碱、盐、汽油、煤油、耐老化、耐冲磨，能带来锈防锈。设备一般涂刷该涂料之后，防腐寿命可达12年以上。

污水处理设备中的AO生物处理工艺采用推流式生物接触氧化池，它的处理优于完全混合式或二、三级串联完全混合式生物接触氧化池。并且它比活性污泥池体积小，对水质适应性强，耐冲击性能好，出水水质稳定，不会产生污泥膨胀。同时在生物接触氧化池中采用了新型弹性立体填料，它具有实际比表面积大，微生物挂膜、脱膜方便，在同样有机负荷条件下，比其它填料对有机物的去除率高，能提高空气中的氧在水中溶解度。由于在AO生物处理工艺中采用了生物接触氧化池，其填料的体积负荷比较低，微生物处于自身氧化阶段，因此产泥量较少。此外，生物接触氧化池所产生瀚污泥的含水率远远低于活性污泥池所产生污泥的含水率。因此，污水经WSZ系列污水处理设备后所产生的污泥量较少，一般仅需90天左右排一次泥。

一体化污水处理设备除了采用了常规的鼓风机消音措施外(如隔振垫、消音器等)，还在鼓风机房内壁设置了新型吸音材料，使设备运行时的噪音低于50分贝，减轻了对周围环境的影响。

一体化污水处理设备配套全自动电器控制系统及设备损坏报警系统，设备可靠性好，因此平时一般无需专人管理，只需每月季度的维护和保养

四、污水处理工艺流程说明：

本工程采用生物膜法：缺氧----好氧(A/0)处理工艺。A/O即缺氧+好氧生物接触氧化法是一种成熟的生物处理工艺，具有容积负荷高、生物降解速度快、占地面积小、基建投资和运行费用低等优点，可替代原有城市污水处理采用的普通活性污泥法，特别适用于中、高浓度工业废水的处理，且投资省、占地少、处理效率高。该工艺采用生物接触氧化和沉淀相结合的方法，工艺成熟、可靠。设备中沉淀污泥，一部分污泥中由于溶解氧的作用进一步得到氧化分解，一部分气提至沉砂沉淀池内，系统污泥只需定期在沉砂沉淀池中抽吸。系统中风机、潜污泵等主要控制设备的工作程序输进PLC机，达到自动工作，以减少操作工作量，并可减少不必要的人为损坏。

4.1格栅：

生产排放的污水经管网系统汇集后，经粗格栅后进入后续处理系统。粗格栅主要用来拦截污水中的大块漂浮物，以保证后续处理构筑物的正常运行及有效减轻处理负荷，为系统的长期正常运行提供保证。

4.2污水调节池：

用于调节水量和均匀水质，使污水能比较均匀进入后续处理单元。调节池内设置预曝气系统，可提高整个系统的抗冲击性，及减少污水在厌氧状态下的恶臭味，同时可减少后续处理单元的设计规模，污水池内设置潜污泵，用以将污水提升送至后续处理单元。

4.3缺氧池：

在缺氧池内设置弹性填料，用于拦截污水中的细小悬浮物，并去除一部分有机物。该缺氧池经回流后的硝化液在此得到反硝化脱氮，提高了污水中氨氮的去除率。经缺氧处理后的污水进入好氧生物处理池。

4.4接触氧化池：

原污水中大部分有机物在此得到降解和净化，好氧菌以填料为载体，利用污水中的有机物为食料，将污水中的有机物分解成无机盐类，从而达到净化目的。好氧菌的生存，必须有足够的氧气，即污水中有足够的溶解氧，以达到生化处理的目的。好氧池空气由风机提供，池内采用新型半软性生物填料，该填料表面积比大，使用寿命长，易挂膜，耐腐蚀，池底采用微孔曝气器，使溶解氧的转移率高，同时有重量轻，不老化，不易堵塞，使

用寿命长等优点。

接触氧化池内的两大配件：

填料：本工艺采用新型立体弹性填料，层密集型高效生化填料，该填料具有比表面积大、使用寿命长、易挂膜、耐腐蚀等优点。同时该填料具有一定的刚度，能对污水中的气泡作多层次的切割，使溶解氧效率增高，再则填料与填料之间不易结团，避免了氧化池的堵塞。

曝气器：本工艺采用微孔曝气器，其溶解氧转移率比其它曝气器高，最大特点是不老化、重量轻、使用寿命长，同时具有耐腐蚀、不易堵塞等优点。

3.5沉淀池：

污水经过生物接触氧化池处理后出水自流进入二沉池，以进一步沉淀去除脱落的生物膜和部份有机及无机小颗粒，沉淀池是根据重力作用的原理，当含有悬浮物的污水从下往上流动时，由重力作用，将物质沉淀下来。经过二沉池沉淀后的出水更清澈透明。二沉池为竖流式沉淀池，采用污泥泵定期提泥气提至污泥消化池内。经过沉淀后的处理水进入后续处理设备。

4.6消毒池

污水经沉淀后，病毒及大肠杆菌指标仍末达到排放标准，为了消灭病毒及大肠杆菌，投加氯片消毒剂进行消毒处理，采用折板形式依靠自身重力，直接排放附近市政管道。

4.7污泥消化池：

沉淀池所排放剩余污泥在池中进行好氧消化稳定处理，以减少污泥的体积和提高污泥的稳定性。好氧消化后的污泥量较少，定期联系由环卫部门抽泥车清除外运或进行污泥脱水处理外运。上清液采用上清液回流至调节池。

4.8风机：

用于接触氧化池供气、调节池预曝气及污泥消化池的好氧消化处理等。

4.2电器控制说明

污水处理设备自进水至出水采用PLC全自动控制。具体控制内容如下：

(1)污水调节池设置液位控制装置，高液位自动运行;低液位停泵。

(2)风机采用交替运行，不间断供气。两台风机可按要求设定自动切换间隔时间。

(3)污水处理站建议采用双电源供电。处理工艺主要机泵均交替使用，互用互备，以达到保证正常运行的目的。

(4)各类电器设备的启动、关闭和切换均由可编程序控制器自动按程序实行联动，同时在控制柜的面板上设有自动、手动转换开关，必要时可切换成手动控制。
